貨架、裝卸通道和貨架單元的變數固定為每組 2 排。
排數 = 組數 * 2 = 5 組 = 10 排。
儲存容量 = 排數 * 層數 * 貨架單元數 * 2PL（兩層貨架）

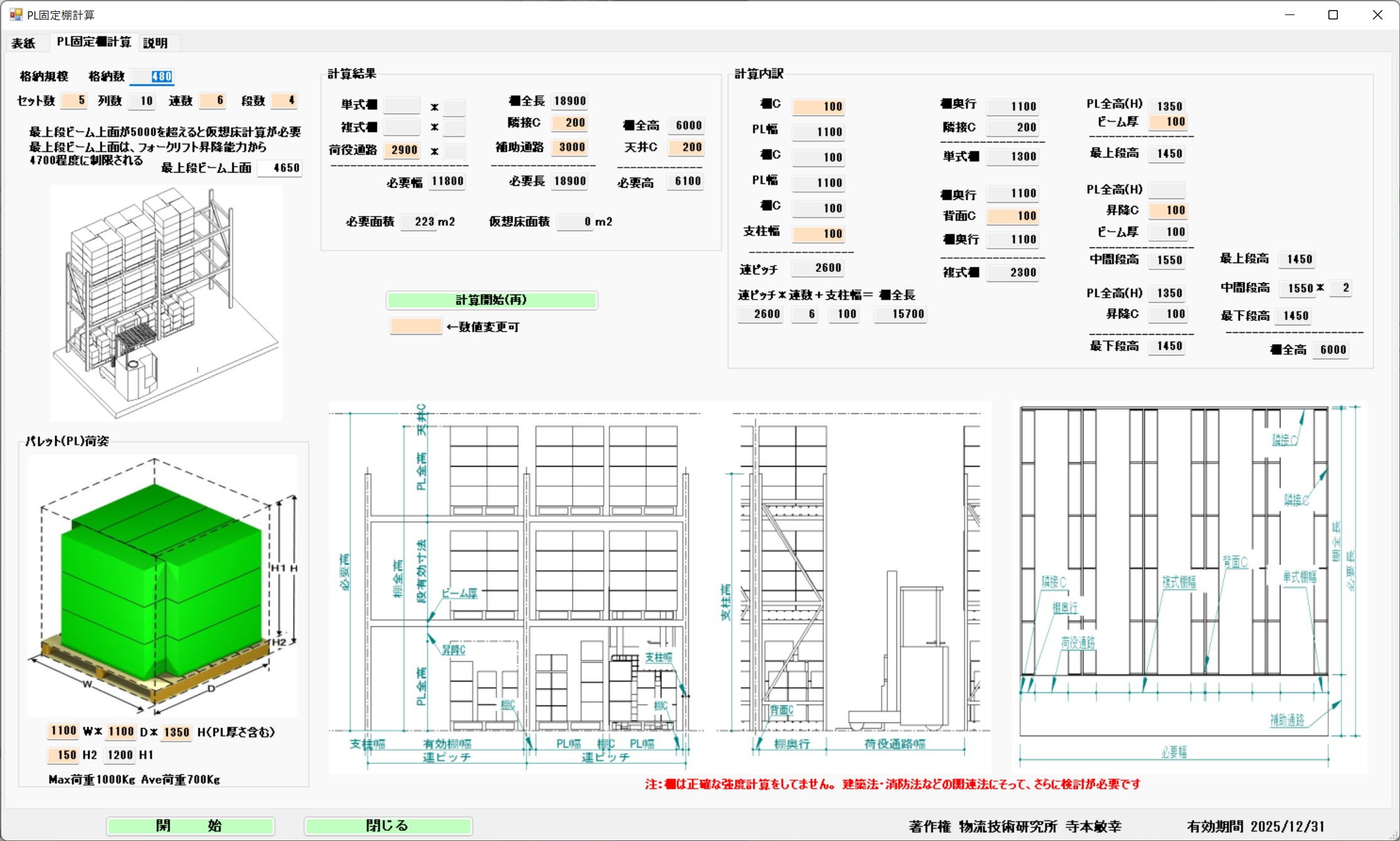

安裝面積根據 Tera 設定計算。
更改 Tera 設定後，點擊「開始計算（重試）」按鈕，即可套用變更並重新計算。
|

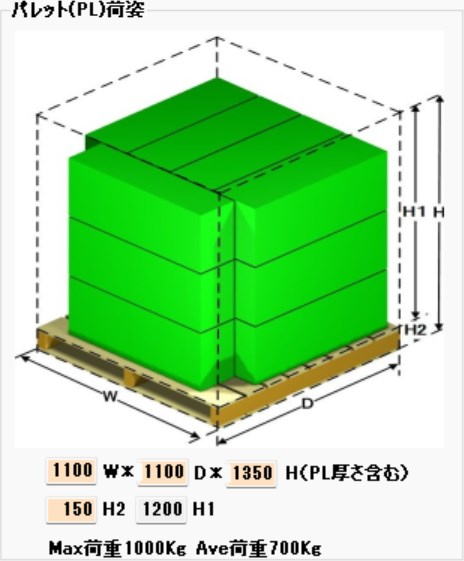

PL荷姿
 |
PL尺寸可自由調整。
請注意，總高度 (H) 等於負載高度 (H1) + PL厚度 (H2)。
另外，在檢查建築樓板強度時，最大承重1000 kg的貨架通常以平均承重700 kg計算。
即使承重能力有所變化，貨架支撐柱的寬度通常為100 mm（強度由柱體厚度保證），貨架與負載之間的間隙通常為100 mm。
相鄰間隙（建築物與貨架之間的距離）通常為200 mm，該值考慮了建築物和貨架不同的擺動模式。
如果主通道與貨架相鄰，則無需輔助通道。
安裝面積的計算考慮了建築物（例如柱子和牆壁）造成的面積增加。
實際安裝面積約為計算安裝面積的1.2倍。立柱在行方向和列方向上的跨距均為 7-10 公尺。
|
|
堆高機載重減少
堆高機提升高度需高於橫樑頂部 200 公釐。
通常情況下，堆高機提升高度超過 3 公尺時，其承載能力越低。可能需要使用更高一級的堆高機。堆高機承載能力的降低程度取決於載重中心（托盤尺寸）和提升高度。
|
許多配送中心都使用前移式堆高機。
規劃裝卸通道時，請考慮以下幾點。

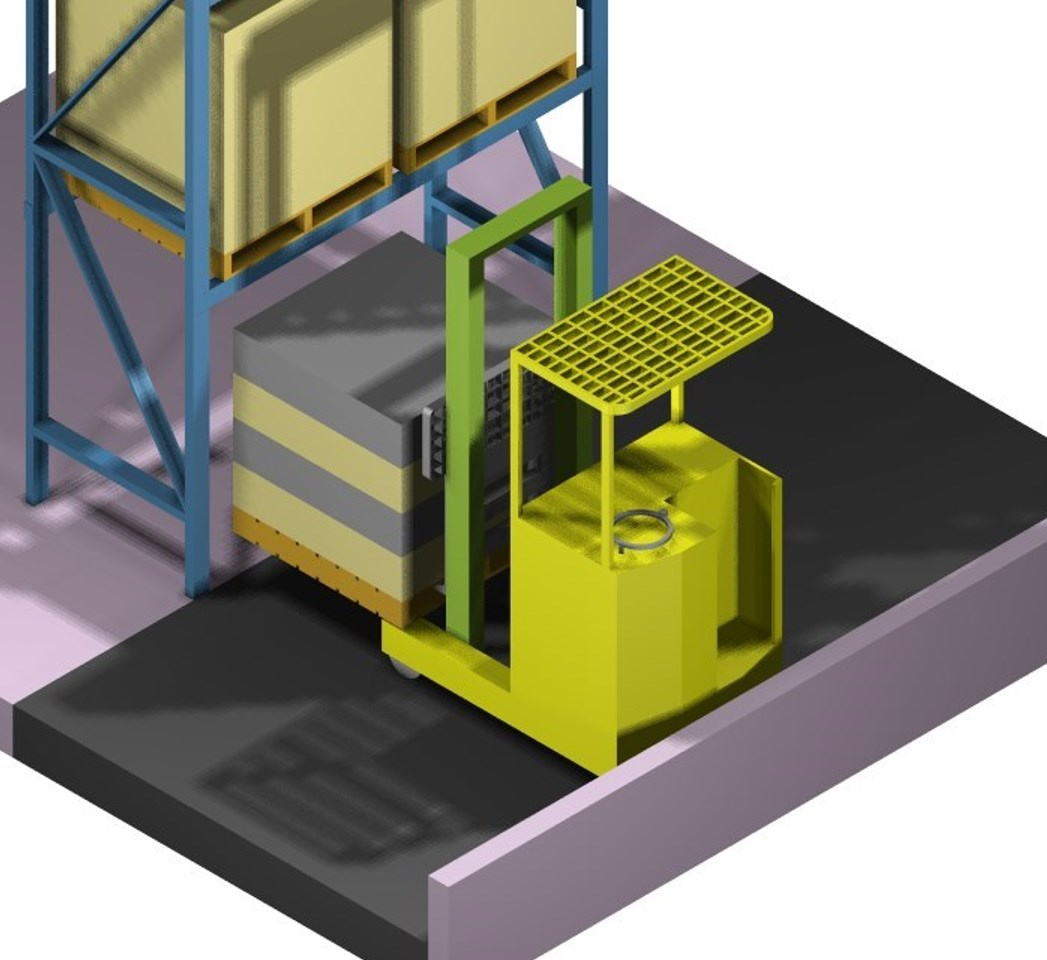

在左側的示意圖中，產品線 (PL) 擱置在堆高機的前輪（稱為支架）上。
在這種情況下，
產品線 (PL) 在被堆高機支架推離之前會撞到第二根橫樑。
|
|
方案一：加寬裝卸通道寬度，使吊臂能降至支撐腳前方的地面。
方案二：將第二級樑的高度提高 250 毫米（支撐腳高度提高 250 毫米）。
方案三：將第一級吊臂的高度降低 250 毫米。
